噴淋消毒系統包含：智能配藥子系統、 外箱噴淋消毒子系統、 輪胎消毒子系統、 視頻采集子系統、電氣控制子系統、 噴淋消毒管理軟件子系統、 遠程管理子系統。
系統說明

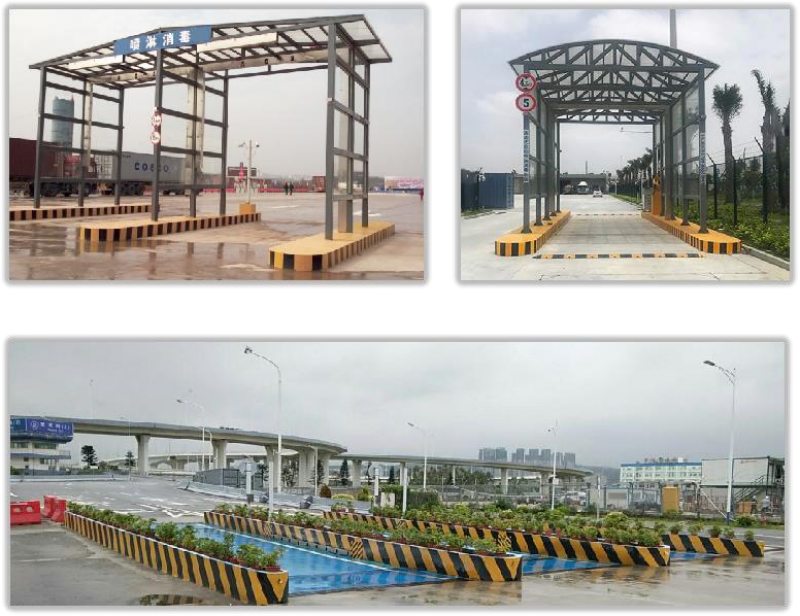

通道式自動噴淋消毒系統是一種對車載式集裝箱及車輛進行全方位動態消毒的智能化設備。系統一體化集成在國門前置攔截區通道內，高度智能化，無人值守自感應式常規噴淋消毒，對進出境車輛和貨物所攜帶的有害病毒、微生物進行有效防疫，實現出入境車輛的自動消毒、監控、聯合監管。
功能設計
系統自動化程度高，能自動配藥、自動噴淋，徹底實現無人值守；且信息化水平高，能與其他信息化管理系統進行數據交互，實現數據共享。
系統各功能模塊如下：
自動配藥模塊：實時監測藥箱液位，實現自動按比例配藥，含原藥箱、成藥箱、進藥裝置、配比裝置、攪拌裝置；
外箱自動噴淋模塊：車輛行駛中智能實現箱體外部消毒；含噴淋管道、高壓霧化噴嘴、控制部件、驅動部件；
內箱機械臂模塊：智能實現內箱噴嘴起桿、落桿，對內箱進行噴淋消毒；含內箱噴淋管道、高壓霧化噴嘴、控制部分、驅動部分；
輪胎水幕模塊：在通道內設置水幕消毒漫坡，讓待消毒車輛低速駛過消毒通道，采用水幕沖刷、浸泡消毒的方式，實現輪胎消毒。系統設置循環水處理裝置，對消毒液循環利用，智能環保；
電氣控制模塊：PLC控制和常規繼電器控制相結合，有手自動切換功能，可實現無人值守；
中央控制模塊：利用中控電腦監測各執行模塊的執行結果和狀態，對原液消耗量、成液消耗量、單箱成藥消耗量、驗箱量、作業時間、處理能力進行數據統計和存儲，輔助實現一些提醒和指示功能；
視頻采集模塊：對集裝箱進出信息進行視頻采集；
車輛通行指示模塊：提示司機在噴淋區行駛中的行駛動作；
遠程管理模塊：對集裝箱的進出情況和消毒情況的數據進行監測，系統具有遠程定時上報和實時查詢功能，監控軟件預留API數據接口；
手動安全應急模塊：可進行人工干預，手動操作控制噴淋系統；
自動加熱模塊：當環境溫度低于設置溫度時，自動給管道加熱，預防管路凍結；
滿足檢疫要求，部署通道式智能?chē)娏芟鞠到y(tǒng)，對通過通道的車輛進行感應識別，并根據系統指令自動啟動動力系統對進入通道的車輛及集裝箱進行噴淋消毒；
要求噴淋消毒系統信息對接南寧海關口岸設備聯網智能化管理應用系統：設備狀態、統計數據、車牌信息、運行參數等。
主要設備選型
精細霧化效果，霧化直徑≤100微米；
可自動比例加水、加藥、配藥，配比可調；
反應迅速，提高通行效率；
自動/手動模式可選，方便使用；
可遠程實時監測通行數據與畫面；
具備系統接入功能，易連接第三方系統；
要求噴淋消毒系統信息對接南寧海關口岸設備聯網智能化管理應用系統：可提供設備狀態、統計數據、車牌信息、運行參數等。
